Platten- und gedichtete Wärmetauscher sind das Herzstück der thermischen Prozesse in vielen modernen Industrien, von der Lebensmittelindustrie über die Chemie bis hin zu HVAC (Heizung, Lüftung, Klimaanlage). Ihre Effizienz, Flexibilität und Wartungsfreundlichkeit machen sie zu unverzichtbaren Geräten, um den Wärmeübertrag zu optimieren. Ob Ingenieur, Techniker oder Wartungsverantwortlicher – das Verständnis der Funktionsweise und der Vorteile dieser Wärmetauscher ist entscheidend, um Ihre thermischen Systeme zu verbessern. Tauchen Sie in diesen umfassenden Leitfaden ein, um alles zu erfahren, was Sie über Platten- und gedichtete Wärmetauscher wissen sollten.

Das Verständnis der Funktionsweise

Ein gedichteter Plattenwärmetauscher ist eine Art Wärmetauscher, der Metallplatten verwendet, um Wärme zwischen zwei Flüssigkeiten zu übertragen. Dies hat einen wesentlichen Vorteil gegenüber einem herkömmlichen Wärmetauscher, da die Flüssigkeiten einer viel größeren Oberfläche ausgesetzt sind, da sich die Flüssigkeiten über die Platten ausbreiten.

Das Funktionsprinzip basiert auf der Wärmeübertragung von zwei Flüssigkeiten unterschiedlicher Temperaturen. Eine heiße Flüssigkeit strömt durch eine Seite der Platte, während eine kalte Flüssigkeit durch die andere Seite strömt. Die Wärme wird durch die Platte zwischen den Flüssigkeiten übertragen.

In einem Plattenwärmetauscher gibt es zwei Arten von Strömungen: parallel und quer. In einer parallelen Strömung treten die beiden Flüssigkeiten aus der gleichen Richtung ein und aus der gleichen Richtung aus. Bei einer Querströmung treten Flüssigkeiten aus senkrechten Richtungen ein. Plattenwärmetauscher können eine Mischung aus Parallel- und Querströmungen haben, um den Wirkungsgrad zu maximieren.

Vorteile gegenüber anderen Technologien

Platten- und gedichtete Wärmetauscher bieten erhebliche Vorteile gegenüber herkömmlichen Rohrbündelwärmetauschern.

Plattenwärmetauscher weisen aufgrund ihres innovativen Designs einen überlegenen thermischen Wirkungsgrad auf. Im Vergleich zu Rohrwärmetauschern bieten sie eine größere Wärmeübertragungsfläche, die einen effizienteren Wärmeaustausch ermöglicht.

Ein weiterer großer Vorteil von Plattenwärmetauschern ist ihre Kompaktheit und Flexibilität. Im Gegensatz zu Rohrwärmetauschern, die oft mehr Platz beanspruchen, sind Plattenwärmetauscher kompakter, was eine effiziente Nutzung des verfügbaren Platzes ermöglicht. Darüber hinaus ermöglicht ihr modularer Aufbau eine einfache Anpassung der Kapazität durch Hinzufügen oder Entfernen von Platten nach Bedarf.

Aufgrund ihres erhöhten thermischen Wirkungsgrads, ihrer Kompaktheit und Flexibilität haben gedichtete Plattenwärmetauscher auch Vorteile in Bezug auf Betriebs- und Wartungskosten. Plattenwärmetauscher benötigen weniger Energie, um die gleiche Leistung wie Rohrbündelwärmetauscher zu erzielen. Dies führt langfristig zu erheblichen Einsparungen bei den Betriebskosten. Darüber hinaus erleichtert der modulare Aufbau die Wartung und Reinigung und senkt die Wartungskosten.

Verschiedene Arten von Plattenwärmetauschern

Plattenwärmetauscher gibt es in verschiedenen Ausführungen, die jeweils spezifische Eigenschaften bieten, die für unterschiedliche industrielle Anwendungen geeignet sind. Zu den Hauptkategorien gehören gelötete, geschweisste und gedichtete Plattenwärmetauscher. Werfen wir einen genaueren Blick auf die Unterschiede zwischen diesen Typen sowie auf ihre idealen Anwendungen.

Gelötete Plattenwärmetauscher

Gelötete Plattenwärmetauscher zeichnen sich durch ihre kompakte Bauweise und ihren hohen thermischen Wirkungsgrad aus. Sie bestehen aus Platten, die miteinander gestanzt und gelötet werden, wodurch hermetische Flüssigkeitskanäle entstehen. Dieses Herstellungsverfahren garantiert eine optimale Wärmeleitfähigkeit und eine hohe Beständigkeit gegen hohe Drücke und Temperaturen. Gelötete Plattenwärmetauscher sind ideal für Anwendungen, die Kompaktheit, hohe Leistung und langfristige Zuverlässigkeit erfordern.

Merkmale:

• Kompaktes und leichtes Design
• Hoher thermischer Wirkungsgrad
• Hohe Druck- und Temperaturbeständigkeit
• Niedrige Wartungskosten


Ideale Anwendungen:

• Flüssigkeitskühlung
• Heizung für Privathaushalte und Industrie
• HVAC-Anwendungen (Heizung, Lüftung und Klimaanlage).
• Kühlung von Hydraulikölen

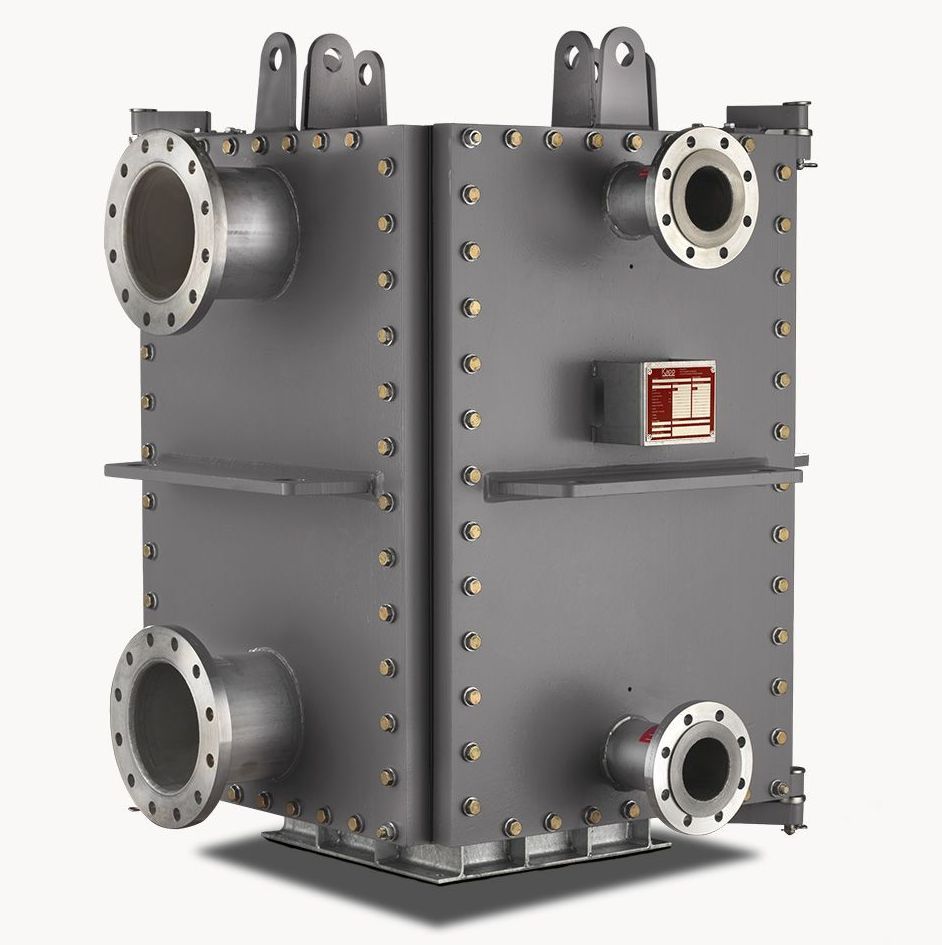

Geschweisste Plattenwärmetauscher

Geschweisste Plattenwärmetauscher sind für Anwendungen konzipiert, die ein Höchstmaß an Beständigkeit gegen extreme Bedingungen erfordern. Sie werden hergestellt, indem Platten miteinander verschweißt werden, wodurch eine robuste, luftdichte Struktur entsteht. Diese Bauweise verleiht geschweissten Plattenwärmetauschern eine außergewöhnliche Beständigkeit gegen hohe Drücke und Temperaturen sowie eine lange Lebensdauer. Geschweisste Plattenwärmetauscher eignen sich besonders für raue Umgebungen, in denen Zuverlässigkeit und Langlebigkeit entscheidend sind.

Merkmale:

• Robuste und langlebige Struktur
• Hohe Druck- und Temperaturbeständigkeit
• Geringes Risiko von Leckagen
• Niedrige Wartungskosten

Ideale Anwendungen:

• Abwasseraufbereitung
• Abgaskühlung
• Marine- und Offshore-Anwendungen
• Chemische und petrochemische Industrie

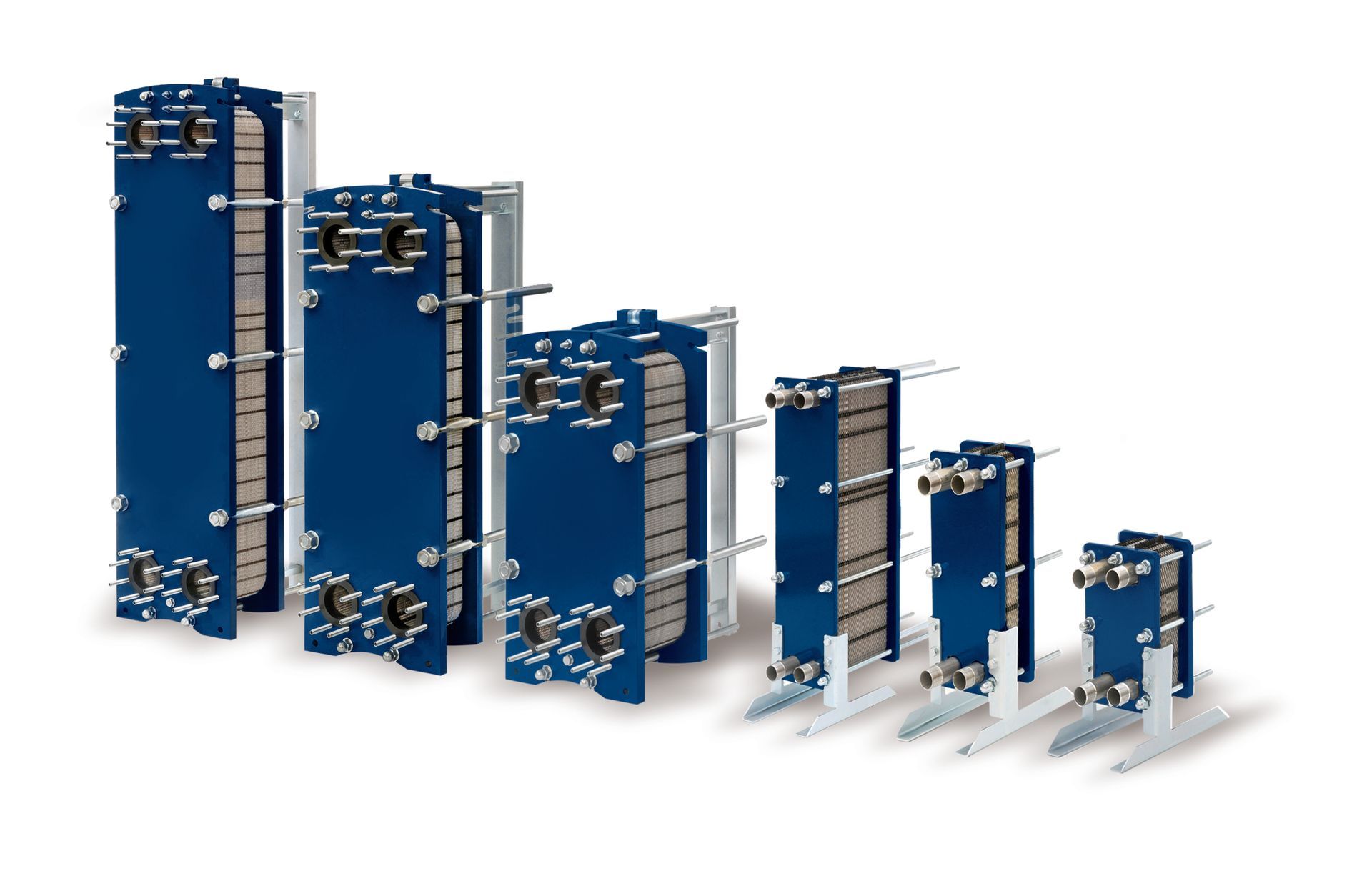

Gedichtete Plattenwärmetauscher

Platten- und gedichtete Wärmetauscher bieten eine überragende Vielseitigkeit und Wartungsfreundlichkeit. Sie bestehen aus gestanzten Platten mit Dichtungen, welche eine einfache Reinigung und Wartung ermöglichen. Platten- und gedichtete Wärmetauscher sind vielseitig einsetzbar und können in einer Vielzahl von Anwendungen eingesetzt werden, was einen hohen thermischen Wirkungsgrad und betriebliche Flexibilität bietet.

Merkmale:

• Vielseitigkeit und Flexibilität in der Anwendung
• Leicht zu warten und zu reinigen
• Guter thermischer Wirkungsgrad
• Wettbewerbsfähige Vorabkosten


Ideale Anwendungen:

• Lebensmittel- und Getränkeverarbeitung
• Pharmazeutische Anwendungen
• Warmwasserbereitung für Schwimmbäder
• Kühlung von Industriemaschinen

Vergleichstabelle mit idealen Funktionen und Anwendungen:

Praktische Anwendungen und Fallstudien

Lebensmittel-, HVAC-, chemische und petrochemische Industrie

Lebensmittelindustrie

In der Lebensmittelindustrie werden Plattenwärmetauscher zum Kühlen, Erhitzen und Pasteurisieren von Lebensmitteln eingesetzt. Sie tragen dazu bei, eine konstante Temperatur aufrechtzuerhalten, die für die Qualität und Sicherheit von Lebensmitteln von entscheidender Bedeutung ist.

Wie in einem großen Molkereihersteller, der einen Plattenwärmetauscher verwendet, um Milch zu pasteurisieren. Der Wärmetauscher erhitzt die Milch 15 Sekunden lang auf eine Temperatur von 72 °C, um pathogene Bakterien abzutöten. Dies verbessert die Lebensmittelsicherheit bei gleichzeitiger Erhaltung der Milchqualität. Aber auch eine Reduzierung des Energieverbrauchs um 20 % im Vergleich zum alten System.

HVAC

Im Bereich Heizung, Lüftung und Klimatechnik (HLK) werden Plattenwärmetauscher eingesetzt Wärmeübertragungzwischen Luft und Wasser oder zwischen verschiedenen Luftströmen. Sie sind für die Regelung von Temperatur und Luftfeuchtigkeit in Gebäuden unerlässlich.

Betrachten Sie das Beispiel eines großen Bürokomplexes, in dem Plattenwärmetauscher zum Heizen und Kühlen installiert sind. Die Wärmetauscher ermöglichten die Rückgewinnung von Wärme aus der Abluft zur Vorwärmung der Zuluft im Winter und umgekehrt im Sommer. Dies führte zu erheblichen Energieeinsparungen und einer Reduzierung der Heiz- und Kühlkosten um 30 %.

Chemische und petrochemische Industrie

In der chemischen und petrochemischen Industrie werden Plattenwärmetauscher zum Kühlen und Heizen chemischer Reaktoren eingesetzt. Sie spielen dabei eine Schlüsselrolle Temperaturregelungchemische Reaktionen, die sich auf die Reaktionsgeschwindigkeit und die Qualität des Endprodukts auswirken können.

Eine Ölraffinerie, die einen Plattenwärmetauscher verwendet, hat die Möglichkeit, das Öl nach dem Destillationsprozess abzukühlen. Der Wärmetauscher reduziert die Öltemperatur vor der Lagerung von 200 °C auf 40 °C. Dies erhöht die Sicherheit der Anlage, ermöglicht aber auch die Rückgewinnung großer Wärmemengen, die in anderen Prozessen der Raffinerie wiederverwendet wurden.

Dimensionierung eines Plattenwärmetauschers

Plattenwärmetauscher stellen eine effiziente und vielseitige Lösung für viele industrielle Anwendungen dar und bieten eine hervorragende thermische Leistung und Designflexibilität. Die genaue Dimensionierung dieses Geräts ist jedoch entscheidend, um sicherzustellen, dass es optimal funktioniert.

Der erste Schritt besteht darin, alle zu sammeln relevante Daten. Dazu gehören Flüssigkeitsdurchflussraten, Einlass- und Auslasstemperaturen sowie thermische Eigenschaften der beteiligten Flüssigkeiten. Diese Informationen dienen als Grundlage für spätere Berechnungen.

Schritt 2: Berechnung des Wärmebedarfs

Aus den gesammelten Daten ist es möglich, den thermischen Bedarf des Prozesses zu berechnen. In diesem Schritt wird die Wärmemenge bestimmt, die zwischen den Flüssigkeiten übertragen werden soll, basierend auf ihren jeweiligen Temperaturen und Durchflussraten.

Die in einem Wärmetauscher ausgetauschte Gesamtleistung (P) kann mit der folgenden Formel berechnet werden:

P = K × S × ΔTLM

Oder :

• P ist die gesamte ausgetauschte Leistung
• K ist der Austauschkoeffizient, der in KW/°C/m² ausgedrückt wird
• S ist die Oberfläche des Wärmetauschers
• ΔTLM​ ist die logarithmische durchschnittliche Temperaturdifferenz zwischen den beiden Flüssigkeiten an jedem Ende des Wärmetauschers

Die logarithmische mittlere Temperaturdifferenz (ΔTLM) kann mit der folgenden Formel berechnet werden:

ΔT_LM = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

Oder :

• ΔT1​ est la différence de température entre les deux fluides à une extrémité de l’échangeur
• ΔT2​ est la différence de température entre les deux fluides à l’autre extrémité de l’échangeur

Schritt 3: Auswahl des geeigneten Modells

Sobald der thermische Bedarf festgestellt wurde, ist es an der Zeit, das am besten geeignete Plattenwärmetauschermodell auszuwählen. Diese Entscheidung hängt von den spezifischen Anforderungen der Anwendung sowie von den Betriebsbedingungen wie Druck, Temperatur und Flüssigkeitseigenschaften ab.

Schritt 4: Optimierung und Anpassungen

Sobald der Wärmetauscher ausgewählt ist, ist es wichtig, seine Leistung zu überprüfen und alle Anpassungen vorzunehmen, um seine Effizienz zu optimieren. Dies kann Änderungen der Plattenkonfigurationen, Anpassungen der Flüssigkeitsströmungen oder Änderungen der Betriebsparameter beinhalten.

Tools und Ressourcen zur Dimensionierung

Um den Prozess der Größenbestimmung zu erleichtern, stehen verschiedene Tools und Ressourcen zur Verfügung:

• Simulationssoftware: Mit diesen Tools können Sie das Verhalten des Plattenwärmetauschers unter realen Bedingungen modellieren, seine thermische Leistung vorhersagen und die besten Konfigurationen identifizieren.

• Online-Datenbanken und Berechnungstools: Viele Online-Ressourcen bieten thermische Daten und Berechnungstools, die bei der Dimensionierung helfen. Diese Ressourcen sind besonders nützlich, um auf spezifische Daten zu verschiedenen Wärmetauschermodellen und deren Leistung zuzugreifen.

Auswahl- und Installationsanleitung

Bei der Auswahl und Installation eines Plattenwärmetauschers müssen mehrere wesentliche Schritte und Kriterien berücksichtigt werden, um einen optimalen Betrieb und maximale Effizienz zu gewährleisten.

Wesentliche Auswahlkriterien

Um den besten Plattenwärmetauscher für Ihre Anforderungen auszuwählen, ist es wichtig, die folgenden Schlüsselfaktoren zu berücksichtigen:

Geschwindigkeit: Die Durchflussrate der Flüssigkeiten durch den Wärmetauscher ist ein wesentlicher zu berücksichtigender Parameter. Sie bestimmt die Geschwindigkeit, mit der Wärme zwischen Flüssigkeiten übertragen wird, und beeinflusst direkt die Leistung des Wärmetauschers.

Temperatur: Die Einlass- und Auslasstemperaturen der Flüssigkeit müssen sorgfältig bewertet werden. Anhand dieser Daten ist es möglich, den Wärmebedarf zu berechnen und einen Wärmetauscher auszuwählen, der Temperaturschwankungen bewältigen und gleichzeitig eine optimale Effizienz gewährleisten kann.

Druck: Der Betriebsdruck ist ein weiterer kritischer Faktor. Es ist wichtig, einen Wärmetauscher zu wählen, der den erforderlichen Druckniveaus standhält, ohne seine Haltbarkeit und Sicherheit zu beeinträchtigen.

Um die Bedeutung dieser Kriterien zu veranschaulichen, schauen wir uns zwei Fallstudien an:

Fallstudie 1 :

Bei einer industriellen Prozessheizungs-anwendung sind eine hohe Durchflussrate und hohe Temperaturen erforderlich, um eine effiziente Wärmeübertragung sicherzustellen. In diesem Fall wäre ein Wärmetauscher mit großer Kapazität, der hohe Temperaturen und hohe Durchflussraten bewältigen kann, ideal.

Fallstudie 2:

Für eine Kühlanwendung im Lebensmittel-bereich können niedrigere Temperaturen und niedrigere Durchflussraten erforderlich sein. Hier wäre ein Wärmetauscher ideal, welcher in der Lage ist, konstante Temperaturen zu halten und gleichzeitig den Druckverlust zu minimieren.

Schritt-für-Schritt-Installationsanleitung

Nach der Auswahl des Wärmetauschers muss seine Installation sorgfältig durchgeführt werden, um einen ordnungsgemäßen Betrieb zu gewährleisten. Hier eine Checkliste für eine optimale Installation:

• Vorbereitung des Standorts: Stellen Sie sicher, dass der Standort des Wärmetauschers geeignet ist, mit einfachem Zugang für die Wartung und ausreichender Belüftung, um die erzeugte Wärme abzuführen.


• Montage: Befolgen Sie sorgfältig die Anweisungen des Herstellers für die Montage des Wärmetauschers. Vergewissern Sie sich, dass alle Verbindungen richtig angezogen sind und dass die Dichtungen in gutem Zustand sind.


• Flüssigkeitsanschluss: Schließen Sie die Flüssigkeitseinlass- und -auslassleitungen an den Wärmetauscher an und stellen Sie sicher, dass die empfohlenen Durchflussraten und Drücke eingehalten werden.

• Druckprüfung: Führen Sie vor der Inbetriebnahme eine Druckprüfung durch, um die Dichtheit des Wärmetauschers und der Rohrleitungen zu überprüfen.


• Konfiguration: Konfigurieren Sie die Betriebsparameter des Wärmetauschers gemäß Ihren Anwendungsspezifikationen, einschließlich der Anpassung von Durchflussraten und Temperaturen.



Wartung und Optimierung

Die regelmässige Wartung und Optimierung von Plattenwärmetauschern ist unerlässlich, um ihren ordnungsgemäßen Betrieb sicherzustellen, ihre Lebensdauer zu verlängern und ihre Effizienz zu maximieren. Hier finden Sie bewährte Wartungspraktiken und Tipps zur Optimierung der Leistung dieser wichtigen Ausrüstung.

Best Practices für die Wartung

Um einen Plattenwärmetauscher in gutem Zustand zu halten, sind regelmäßige Aufmerksamkeit und entsprechende Eingriffe erforderlich. Hier sind einige empfohlene Wartungspraktiken:

• Führen Sie eine regelmäßige Reinigung der Plattenoberflächen durch, um Ablagerungen und Ablagerungen zu entfernen, die die Wärmeübertragungseffizienz beeinträchtigen könnten. Verwenden Sie geeignete Reinigungsmethoden, z. B. chemische Reinigung oder mechanische Reinigung.


• Überprüfen Sie die Dichtungen regelmäßig auf mögliche Undichtigkeiten. Ersetzen Sie verschlissene oder beschädigte Dichtungen so schnell wie möglich, um Flüssigkeitslecks und Druckverluste zu vermeiden.


• Überwachen Sie regelmäßig den Druck und die Temperatur im Wärmetauscher. Stellen Sie sicher, dass die Betriebsbedingungen innerhalb der empfohlenen Grenzen bleiben, um Schäden oder Ausfälle zu vermeiden.

• Testen Sie regelmäßig alle Verbindungen, einschließlich Armaturen und Rohrleitungen, auf mögliche Undichtigkeiten. Lösen Sie lockere Verbindungen und tauschen Sie ggf. beschädigte Bauteile aus.


• Verwenden Sie geeignete Überwachungstools, um die Leistung des Wärmetauschers im Laufe der Zeit zu verfolgen. Überwachen Sie Wärmeübertragungsraten, Verschmutzungsgrad und Druckverluste, um mögliche Probleme zu erkennen.


Praktische Tipps und empfohlene Tools

Um die Leistung Ihres Plattenwärmetauschers zu optimieren, finden Sie hier einige praktische Tipps und empfohlene Werkzeuge:

• Installieren Sie Filter am Flüssigkeitseinlass, um das Risiko von Verschmutzung und Kontamination der Platten zu verringern.

• Implementieren Sie ein regelmäßiges vorbeugendes Wartungsprogramm, um den Wärmetauscher in regelmäßigen Abständen zu inspizieren, zu reinigen und zu warten.
• Verwenden Sie fortschrittliche Überwachungssoftware, um Leistungsdaten in Echtzeit zu analysieren und Trends oder Anomalien zu erkennen, die auf potenzielle Probleme hinweisen könnten.

• Stellen Sie sicher, dass das Personal, welches für die Wartung und den Betrieb des Wärmetauschers verantwortlich ist, ordnungsgemäß geschult und über die besten Wartungs- und Sicherheitspraktiken informiert ist.


Platten- und gedichtete Wärmetauscher sind für ein effektives Wärmemanagement in verschiedenen Branchen von entscheidender Bedeutung. Präzise Dimensionierung, geeignete Auswahl, sorgfältige Installation und regelmäßige Wartung garantieren optimale Leistung und Haltbarkeit. Durch den Einsatz fortschrittlicher Technologien und strenger Wartungspraktiken tragen diese Systeme dazu bei, Energiekosten und Umweltbelastungen zu reduzieren. Durch einen methodischen Ansatz können Sie die Vorteile von Plattenwärmetauschern maximieren und so eine nachhaltigere und wirtschaftlichere Produktion gewährleisten.
