VANNES A BOISSEAU SPHÉRIQUE

Vannes à boisseau sphérique : avancées, applications et durabilité

Les vannes à boisseau sphérique représentent une composante cruciale dans le contrôle des fluides au sein des industries modernes. Leur polyvalence, leur fiabilité et leur capacité à fonctionner dans des conditions extrêmes en font des éléments essentiels pour un large éventail d'applications industrielles, allant du traitement de l'eau à la production d'énergie. Dans ce guide, vous allez découvrir en profondeur le fonctionnement, les types, les avantages et les applications des vannes à boisseau sphérique. Mais aussi toutes les informations précieuses sur la maintenance et le dépannage.

Fonctionnement et types

Les vannes à boisseau sphérique, également connues sous d'autres dénominations telles que vanne à boule ou ball valves, sont des éléments essentiels dans le contrôle des fluides industriels. Leur fonctionnement et leurs différents types sont des aspects fondamentaux à comprendre pour leur utilisation efficace.

Fonctionnement Basique

Les vannes à boisseau sphérique opèrent selon un mécanisme simple mais efficace. Elles se composent principalement d'un boisseau percé de part en part, pivotant à l'intérieur d'un corps de vanne. Lorsque la vanne est ouverte, le fluide circule librement à travers le passage du boisseau, permettant un débit fluide. En revanche, lorsqu'elle est fermée, le boisseau bloque le passage du fluide, stoppant ainsi le flux.

Les composants principaux d'une vanne à boisseau sphérique comprennent le boisseau lui-même, le corps de la vanne, le siège de la vanne et l'actionneur. Le boisseau est généralement sphérique et possède un passage traversant permettant au fluide de circuler. Le corps de la vanne est le logement dans lequel le boisseau se déplace pour ouvrir ou fermer le passage. Le siège de la vanne est une surface d'étanchéité située à l'intérieur du corps de la vanne, assurant l'étanchéité lorsque la vanne est fermée. Enfin, l'actionneur est le dispositif utilisé pour actionner le mouvement du boisseau, pouvant être manuel, pneumatique ou électrique selon les besoins de l'application.

Différents types de vannes à boisseau sphérique

Il existe plusieurs types de vannes à boisseau sphérique, chacune présentant des caractéristiques distinctives adaptées à des applications spécifiques. Parmi ces variétés, on retrouve les vannes monobloc, à deux ou trois pièces. Chaque type de vanne offre des avantages uniques en termes de conception, de fonctionnalité et d'applications industrielles.

Les vannes monobloc sont des vannes à boisseau sphérique où le corps de la vanne est fabriqué en une seule pièce. Elles sont compactes et offrent une construction robuste, ce qui les rend idéales pour les applications nécessitant une résistance élevée à la pression. Les vannes monobloc sont souvent utilisées dans des environnements où l'espace est limité ou dans des conditions de fonctionnement rigoureuses.

Les vannes à deux pièces se composent d'un corps de vanne et d'un boisseau distinct. Contrairement aux vannes monobloc, le corps de la vanne et le boisseau peuvent être démontés pour permettre un entretien facile. Les vannes à deux pièces offrent une plus grande flexibilité lors de l'installation et de la maintenance, ce qui en fait un choix populaire pour de nombreuses applications industrielles.

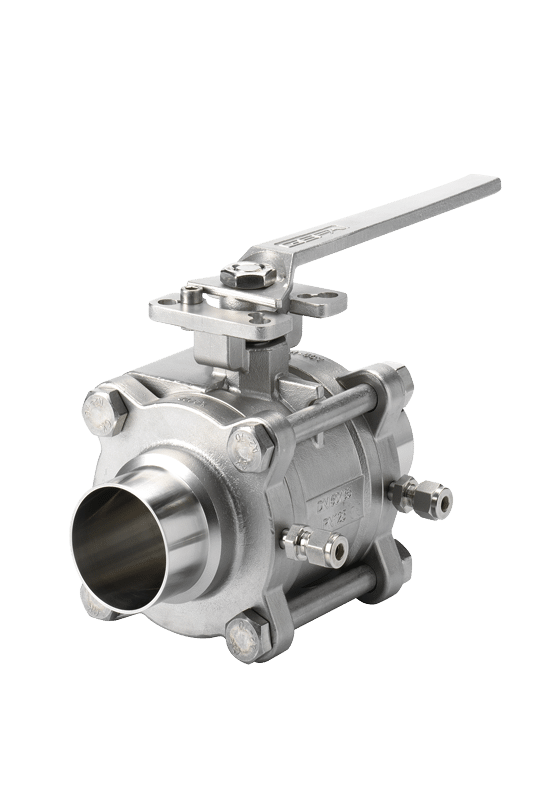

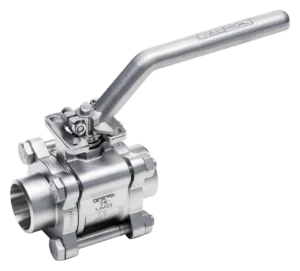

Les vannes à trois pièces sont constituées de trois parties distinctes : un corps de vanne, un boisseau et une extrémité de raccordement. Comme les vannes à deux pièces, elles offrent une facilité d'entretien et de maintenance, mais avec une conception supplémentaire qui permet un démontage complet de la vanne pour un nettoyage en profondeur ou un remplacement des composants internes. Les vannes à trois pièces sont couramment utilisées dans les applications où l'hygiène et la propreté sont essentielles, telles que l'industrie alimentaire et pharmaceutique.

Comparaison avec autres vannes

Les vannes à boisseau sphérique, vanne à boule ou ball valves se distinguent par leur fonctionnement efficace et leur polyvalence dans le contrôle des fluides industriels. Toutefois, il est essentiel de les évaluer en comparaison avec d'autres types de vannes afin de guider judicieusement votre choix dans divers contextes.

Avantages et inconvénients

Les vannes à boisseau sphérique présentent plusieurs avantages et inconvénients par rapport à d'autres types de vannes, tels que les vannes à clapet, les vannes papillon ou les vannes à guillotine.

Avantages des vannes à boisseau sphérique :

Étanchéité fiable : Les vannes à boisseau sphérique offrent généralement une étanchéité supérieure grâce à leur conception simple et à la compression du siège contre le boisseau.

Débit élevé : Le passage intégral du boisseau permet un débit maximal, réduisant les pertes de charge.

Faible couple de manœuvre : Elles nécessitent généralement moins de force pour être actionnées, ce qui facilite leur utilisation.

Polyvalence : Elles peuvent être utilisées dans une large gamme d'applications, de fluides et de pressions.

Inconvénients des vannes à boisseau sphérique :

Coût initial plus élevé : Comparées à certaines autres vannes, les vannes à boisseau sphérique peuvent être plus coûteuses à l'achat.

Encombrement : Dans certains cas, les vannes à boisseau sphérique peuvent être plus encombrantes en raison de leur conception.

Choix de la vanne idéale

Lorsqu'il s'agit de sélectionner la vanne la plus adaptée à une application spécifique, plusieurs critères doivent être pris en compte. Voici quelques critères à considérer lors du choix de la vanne idéale :

- Selon le type de fluide :

Certains types de vannes sont mieux adaptés à certains types de fluides. Par exemple, les vannes à boisseau sphérique sont souvent recommandées pour les fluides propres, tandis que les vannes à guillotine peuvent être plus adaptées aux fluides chargés en particules.

- Selon la pression et la température :

Les vannes à boisseau sphérique sont généralement capables de fonctionner à des pressions et des températures élevées, mais il est important de vérifier les spécifications pour s'assurer qu'elles conviennent à l'application spécifique.

- Selon la taille :

Les vannes à boisseau sphérique peuvent être plus volumineuses que d'autres types de vannes dans certaines configurations, ce qui peut être un facteur déterminant dans les installations où l'espace est limité.

- Selon les besoins de maintenance :

La facilité d'entretien et de maintenance peut varier d'un type de vanne à l'autre. Il est important de prendre en compte les besoins de maintenance préventive et corrective pour garantir la durabilité et la fiabilité à long terme de la vanne sélectionnée.

Nos marques

Chez Recowa, nous nous engageons à proposer à nos clients les meilleures solutions en matière de vannes à boisseau sphérique. Pour garantir la qualité et la fiabilité de nos produits, nous travaillons en partenariat avec des marques renommées telles que Habonim et Gefa, leaders dans le domaine des vannes industrielles.

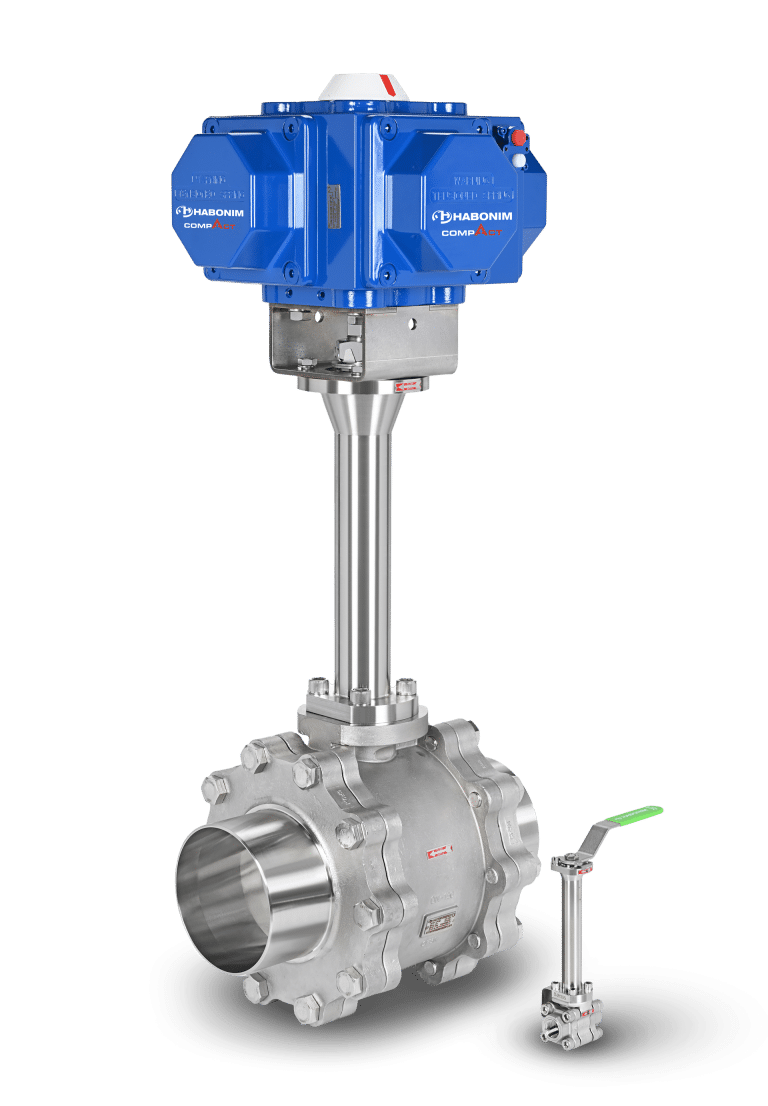

Vannes à boisseau sphérique Habonim

Habonim est une référence incontournable dans le domaine des vannes à boisseau sphérique. Ces vannes sont fabriquées avec des matériaux de haute qualité tels que l'acier inoxydable. C’est la garantie d’une fiabilité et une durabilité exceptionnelles, même dans les environnements les plus exigeants.

Grâce à leur conception robuste et à leur performance éprouvée, les vannes à boisseau sphérique Habonim assurent un contrôle précis des fluides, répondant ainsi aux normes les plus strictes de l'industrie.

Que ce soit pour des applications dans le secteur chimique, pétrolier, ou alimentaire, les vannes Habonim offrent une solution fiable et efficace pour répondre aux besoins de nos clients.

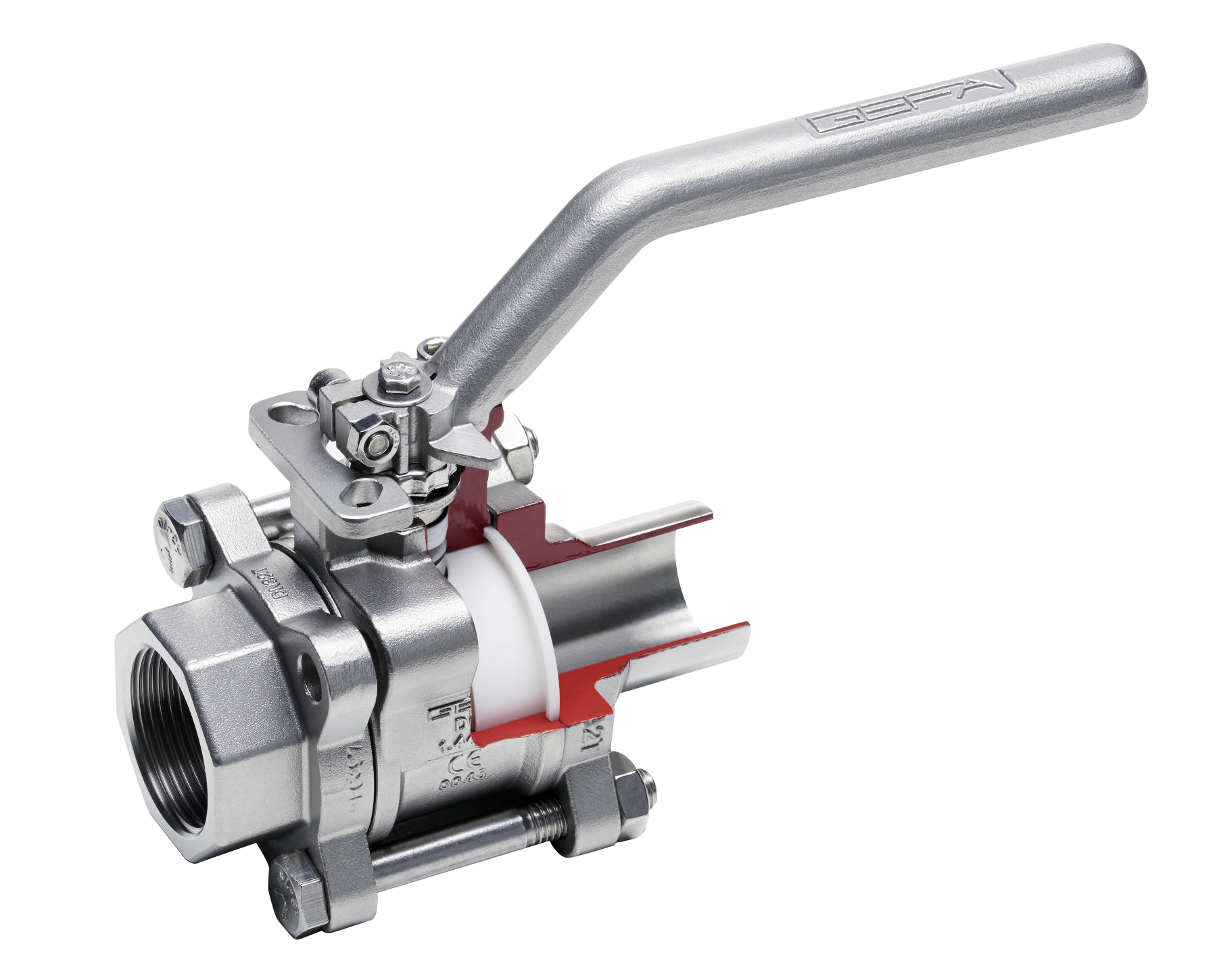

Vannes à boisseau sphérique Gefa GmbH

Gefa se distingue comme un acteur majeur dans le domaine des vannes à boisseau sphérique. Elle ne cesse d’offrir des solutions innovantes et fiables pour répondre aux défis variés de l'industrie.

Les vannes à boisseau sphérique Gefa sont fabriquées avec précision et souci du détail.  En utilisant l'acier inoxydable et le laiton nickelé comme matériaux de construction, cette marque garantit une durabilité et une performance optimales.

Les vannes Gefa offrent un contrôle fluide et précis des fluides grâce à leur conception robuste et à leur fiabilité éprouvée. Elles répondent ainsi aux normes rigoureuses de l'industrie.

Les vannes à boisseau sphérique Gefa sont un choix de confiance pour nos clients dans le secteur chimique, pétrolier ou alimentaire. Si vous recherchez des solutions de régulation de fluides fiables et performantes, les vannes à boisseau sphérique Gefa sont les incontournables.

Innovations technologiques

L'évolution constante de la technologie influence également le domaine des vannes à boisseau sphérique. RECOWA, en tant que pionnier dans l'industrie de la représentation et de la distribution de produits industriels, propose des solutions innovantes pour répondre à vos besoins croissants.

Vannes intelligentes et connectées

Les avancées technologiques ont donné naissance à une nouvelle génération de vannes à boisseau sphérique intelligentes et connectées. Ces vannes sont équipées de capteurs et de systèmes de contrôle permettant une gestion à distance et une efficacité améliorée des processus industriels.

Chez RECOWA, nous nous concentrons sur l'intégration d'actionneurs pneumatiques ou électriques pilotables à distance dans nos vannes, offrant ainsi à nos clients un contrôle précis et une surveillance en temps réel de leurs opérations. Grâce à ces fonctionnalités avancées, les vannes intelligentes et connectées permettent une optimisation des performances, une réduction des temps d'arrêt et une augmentation de la productivité globale des installations industrielles.

Matériaux et conceptions avancées

Chez RECOWA, nous nous engageons à intégrer les dernières avancées technologiques pour répondre aux besoins spécifiques de nos clients.

Nous offrons une gamme étendue de nuances d'acier inoxydable, adaptées à diverses applications industrielles. Parmi celles-ci, l'acier inoxydable austénitique 316L est largement utilisé pour sa résistance à la corrosion dans des environnements agressifs. Pour des applications nécessitant une résistance encore plus élevée, nous proposons des matériaux avancés tels que le super duplex 2507 ou revêtu PTFE ou PFA, offrant une résistance exceptionnelle à la corrosion sous contrainte et à la fissuration.

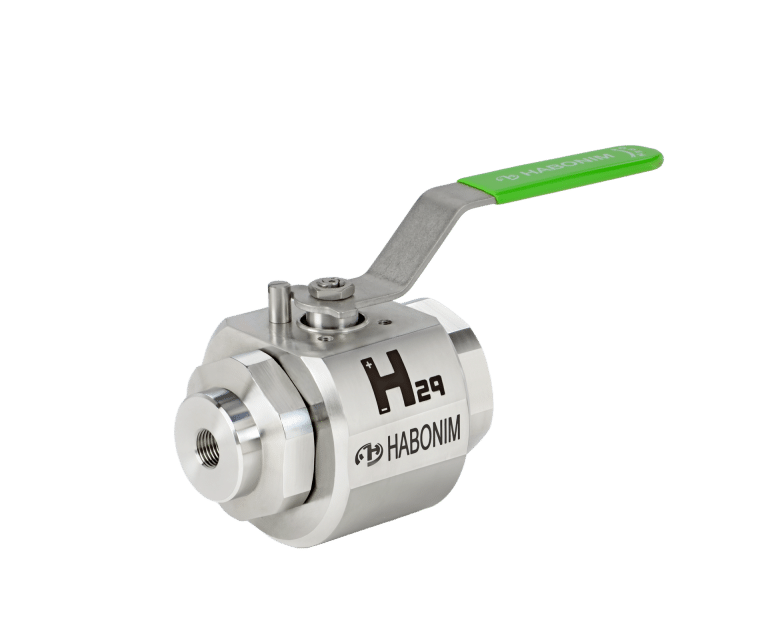

Nos vannes à boisseau sphérique sont conçues pour répondre aux exigences spécifiques des applications à haute température, des processus impliquant des fluides corrosifs tels que l'hydrogène, ainsi que des conditions de haute pression. Avec des caractéristiques telles que des joints d'étanchéité spécialement conçus et des matériaux résistants aux températures élevées, nos vannes sont capables de fonctionner de manière fiable et sécurisée dans ces environnements extrêmes.

Applications industrielles

Les vannes à boisseau sphérique jouent un rôle essentiel dans divers secteurs industriels. Cela parce qu’elles sont polyvalentes, fiables et s’adaptent aux conditions de fonctionnement les plus exigeantes.

Secteurs d'utilisation

Dans l'industrie du traitement de l'eau, les vannes à boisseau sphérique sont largement utilisées pour réguler le flux des différents types de liquides : eau potable, eaux usées ou autres solutions chimiques. Leur capacité à fonctionner efficacement dans des environnements corrosifs et à haute pression en fait un choix privilégié pour les installations de purification d'eau, les stations de traitement des eaux usées et les systèmes de distribution d'eau.

Dans l'industrie chimique, les produits chimiques corrosifs et des conditions de processus sévères sont courants. Alors, les vannes à boisseau sphérique offrent une solution fiable pour contrôler le flux des fluides. Elles sont utilisées dans diverses applications, telles que le transfert de produits chimiques, le dosage précis des réactifs et la régulation des processus de mélange.

Dans l'industrie de la production d'énergie, les vannes à boisseau sphérique sont largement utilisées dans les centrales électriques, les installations de production d'énergie renouvelable et les réseaux de distribution de gaz. Elles sont essentielles pour contrôler le flux des fluides dans les systèmes de refroidissement, les circuits de circulation de l'eau et les pipelines de transport de gaz. Leur capacité à fonctionner à des températures et des pressions élevées en fait un choix optimal pour ces applications critiques.

Maintenance et dépannage

Pour garantir la longévité et la performance optimale des vannes à boisseau sphérique, il est essentiel de suivre un guide de maintenance régulière. Les conseils suivants sont cruciaux pour assurer le bon fonctionnement et la durabilité de ces équipements.

Guide de maintenance

Effectuez des inspections périodiques des composants essentiels tels que le boisseau sphérique, le corps de la vanne, les joints d'étanchéité, et les actionneurs. Cela permet d'identifier rapidement tout signe d'usure, de corrosion ou de dommage potentiel.

Appliquez régulièrement une lubrification appropriée aux parties mobiles de la vanne, en particulier au niveau du boisseau sphérique et des joints. Une lubrification adéquate contribue à réduire l'usure et à maintenir le bon fonctionnement de la vanne.

Effectuez des nettoyages approfondis pour éliminer tout résidu accumulé à l'intérieur de la vanne, pouvant entraîner des obstructions ou des dysfonctionnements. Utilisez des procédures de nettoyage conformes aux spécifications du fabricant.

Résolution des problèmes communs

Malgré une maintenance préventive, des problèmes peuvent survenir. Voici quelques techniques de dépannage pour résoudre les problèmes courants liés aux vannes à boisseau sphérique.

Si des fuites sont détectées, vérifiez l'état des joints d'étanchéité et du boisseau sphérique.

Procédez au remplacement des joints présentant des défauts et vérifiez l'alignement adéquat du boisseau sphérique.

En cas de blocage, inspectez le boisseau sphérique et le corps de la vanne pour détecter tout dépôt ou obstruction. Effectuez un nettoyage approfondi et assurez-vous que le boisseau sphérique peut se déplacer librement.

Si l'actionneur présente des problèmes, vérifiez la pression de l'air ou du fluide, selon le type d'actionneur. Vérifiez le bon fonctionnement des commandes de l'actionneur et remplacez toute pièce défectueuse si besoin.

Investir dans les vannes à boisseau sphérique représente bien plus qu'un simple choix d'équipement. C'est une décision stratégique pour garantir la fiabilité, la performance et la durabilité de vos opérations industrielles. Chez RECOWA, nous comprenons l'importance cruciale de ces composants dans votre processus de production. C'est pourquoi nous nous engageons à vous fournir les meilleures solutions du marché, en partenariat avec des marques de confiance telles que Habonim et Gefa Gmbh. Grâce à notre expertise et à notre engagement envers l'innovation, nous sommes là pour vous accompagner dans la réalisation de vos objectifs industriels
