VANNE PAPILLON

Explorez l'univers des vannes papillon et découvrez comment elles révolutionnent la régulation des fluides. Découvrez les avantages économiques, leurs applications polyvalentes et plongez dans les tendances innovantes.

Contrôle précis, durabilité optimale : Les avantages révolutionnaires des vannes papillon

Vannes papillon - Solutions de régulation et sectionnement

Introduction aux vannes papillon

Les vannes papillon, issues de la famille des vannes quart de tour, tirent leur nom du disque rotatif en forme de papillon qui contrôle le débit des fluides dans un système. Ce dispositif offre une faible résistance au débit grâce à son disque mince.

Définition et fonctionnement de base

Les vannes papillon sont des dispositifs de régulation du débit de fluides, appartenant à la famille des vannes quart de tour. Leur dénomination provient du disque rotatif en forme de papillon qui constitue l'élément clé permettant de contrôler le passage du fluide dans un système. La conception de ces vannes repose sur un fonctionnement simple et efficace.

La vanne papillon est composée principalement de trois éléments essentiels :

• Disque papillon : Le cœur de la vanne, le disque, ressemble à un papillon d'où le nom. Il est fixé à une tige et est positionné dans le passage du fluide. La rotation du disque, généralement d'un quart de tour (90 degrés), permet d'ouvrir ou de fermer la vanne, régulant ainsi le débit.

• Actionneur : c’est le mécanisme utilisé pour déplacer ou contrôler la vanne. Il peut fonctionner à l'aide d'énergie électrique, hydraulique ou pneumatique. L'actionneur transforme cette énergie en un mouvement rotatif ou linéaire, permettant ainsi l'ouverture ou la fermeture de la vanne.



• La tige est responsable de lier le disque à l'actionneur (roue ou poignée). Elle transmet le mouvement rotatif de la poignée au disque. L'actionneur ne peut pas manuellement ouvrir ou fermer le disque sans l'intermédiaire de la tige.

Fonctionnement de Base

Lorsque la poignée ou le levier de l'actionneur est tourné, la tige transmet ce mouvement au disque. Le disque, étant fixé à la tige, tourne également d'un quart de tour, permettant au fluide de passer à travers la vanne.

De manière symétrique, la rotation inverse de la poignée ou du levier entraîne la fermeture du disque. Le passage du fluide est ainsi obstrué, stoppant le débit.

Évolution des vannes papillon

L'évolution des vannes papillon a été marquée par des améliorations constantes dans la conception, les matériaux et les applications.

Initialement utilisées principalement dans le domaine de l'eau, ces vannes ont vu leurs domaines d'application s'étendre aux fluides industriels, y compris les boues, les produits chimiques agressifs, les fluides alimentaires, les produits pharmaceutiques et même les fluides corrosifs.

Types de vannes papillon

Les vannes papillon se déclinent en différentes configurations, chacune adaptée à des besoins spécifiques. Ci-dessous, découvrez les principaux types de vannes papillon en fonction de leur conception et de leurs caractéristiques.

Vannes papillon concentriques

Les vannes papillon concentriques, au cœur de nombreuses applications industrielles, se distinguent par leur conception centrée avec un disque rotatif positionné au centre du passage du fluide. Appréciées pour leur simplicité et leur fiabilité, ces vannes offrent une étanchéité fiable lorsqu'elles sont fermées, les rendant idéales pour des applications à basse pression. Leur facilité d'entretien, associée à une conception économique avec moins de pièces mobiles, en fait un choix prisé dans des secteurs variés tels que l'approvisionnement en eau et le traitement des eaux usées.

Vannes papillon excentriques (Simple, Double, Triple)

Les vannes papillon excentriques, une évolution sophistiquée des vannes papillon, offrent des fonctionnalités avancées pour répondre à des exigences spécifiques. Elles se déclinent en trois catégories principales : simples, doubles et triples décentrations.

Vannes papillon à simple excentration

Ces vannes ont un seul décalage par rapport à la vanne papillon concentrique. Bien que plus simples, elles offrent une amélioration significative de l'étanchéité par rapport aux vannes concentriques.

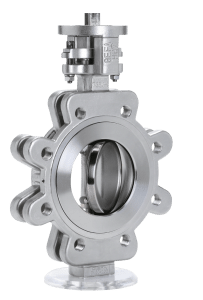

Vannes papillon à double excentration

Avec deux décalages, l'arbre est positionné derrière le disque, permettant une surface d'étanchéité continue. Ce type de vanne réduit la pression exercée sur le siège, prolongeant ainsi la durée de vie de la vanne.

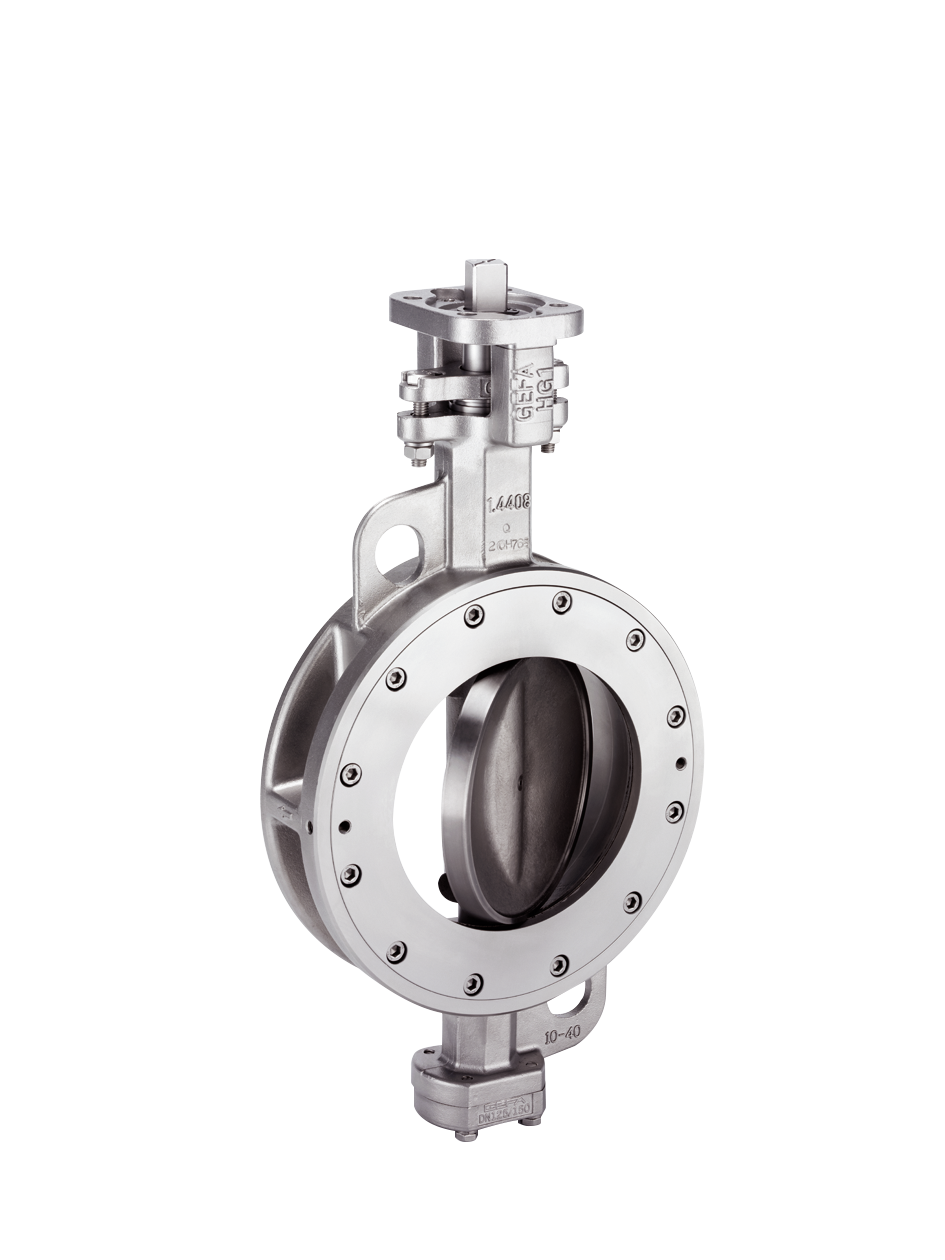

Vannes papillon à triple Excentration

Ces vannes présentent trois décalages par rapport à la vanne papillon concentrique. En plus des deux décalages classiques, une excentration supplémentaire sous forme de banc conique complète le disque. Cette conception offre une étanchéité maximale, une durée de vie prolongée et une application étanche aux bulles.

Variétés de conception de raccordement (Oreilles, Gaufrettes, À Bride)

Les vannes papillon se déclinent en différentes variantes de conception de raccordement, offrant une flexibilité adaptée aux besoins spécifiques de diverses applications industrielles. Parmi les options de raccordement les plus courantes, on trouve les configurations à oreilles, les vannes de type "wafer" et celles à bride.

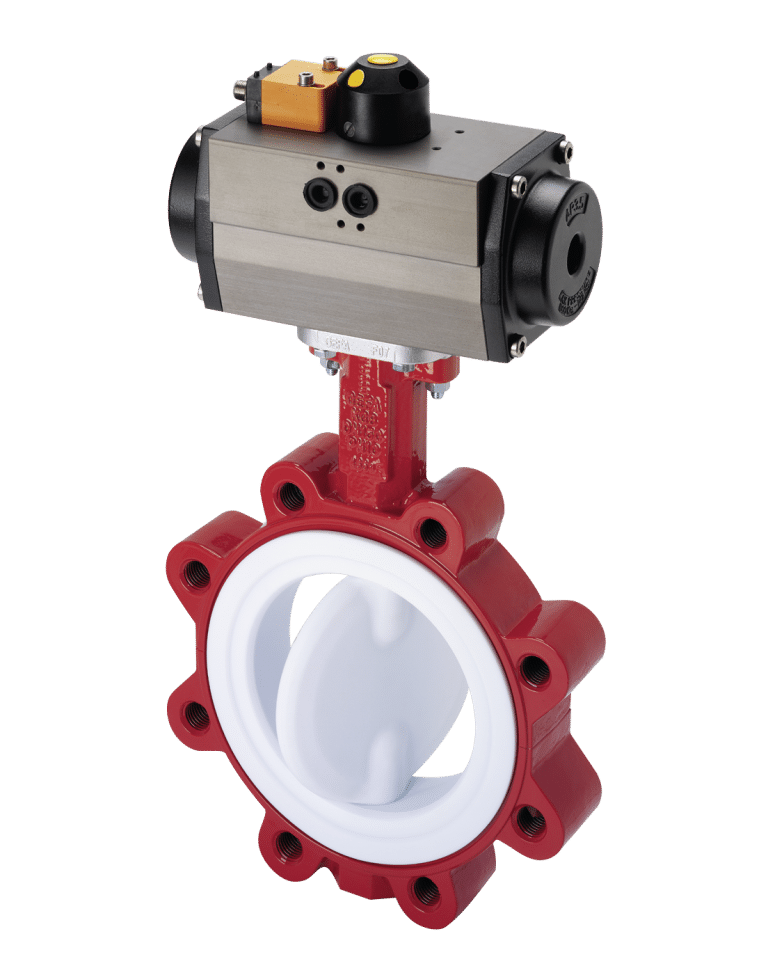

Vannes papillon à oreilles

Les vannes papillon à oreilles se caractérisent par des ergots faisant saillie vers l'extérieur sur le corps de la vanne. Ces ergots sont utilisés pour les trous de boulons qui complètent ceux de la bride du tuyau. Elles sont adaptées aux services en cul-de-sac ou pouvant fonctionner sans tuyauterie en aval, ces vannes offrent une solution robuste pour différentes applications industrielles.

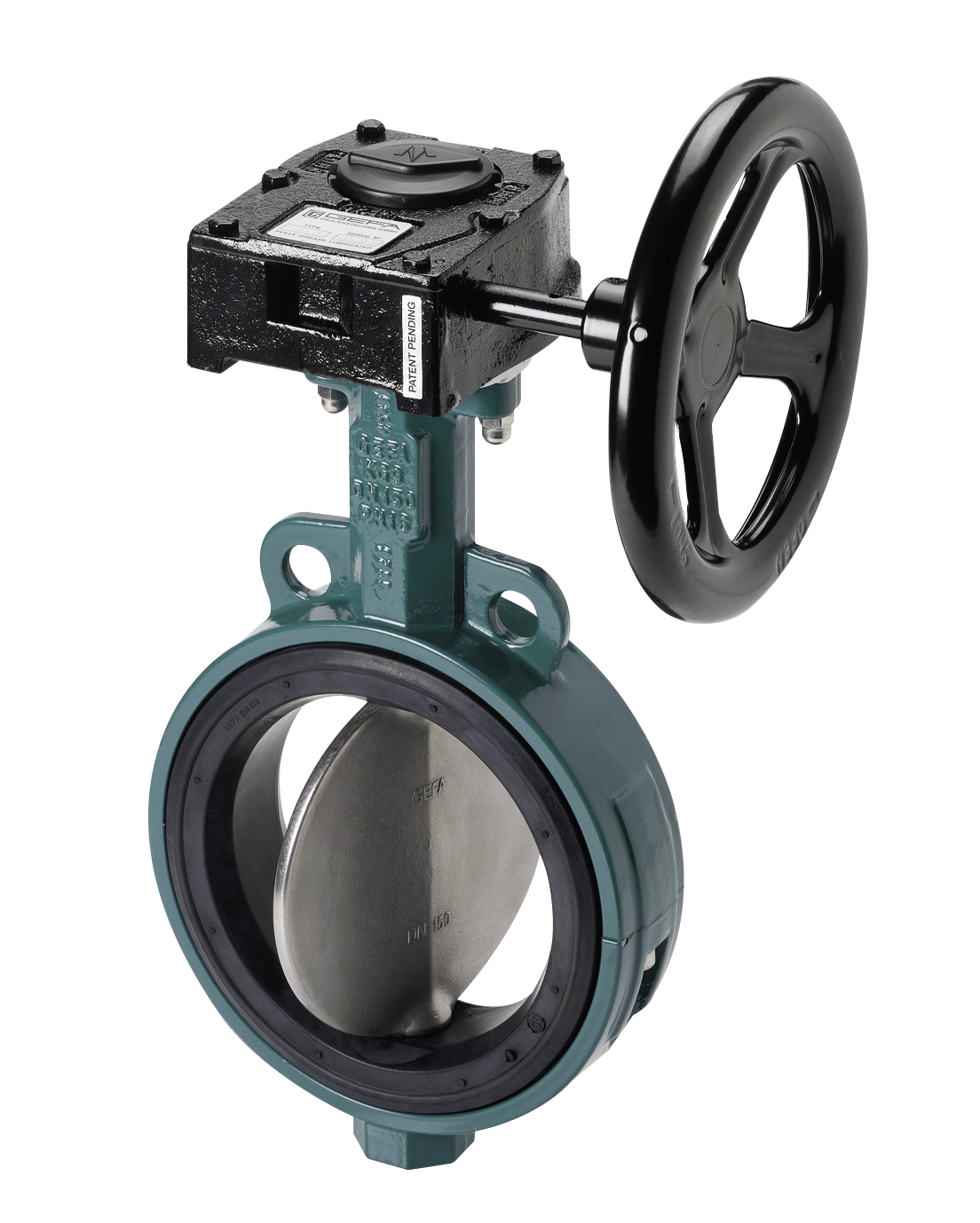

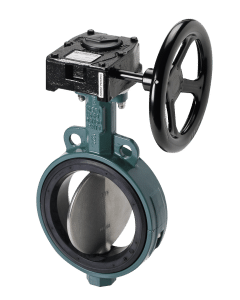

Vannes papillon de type "wafer"

Les vannes papillon de type "wafer" ne comportent pas d'ergots saillants. La vanne est positionnée entre les brides du tuyau, avec les boulons des brides entourant le corps de la vanne. La conception de type "wafer" est moins coûteuse que celle à oreilles, et elle est souvent utilisée dans des applications où le poids de la tuyauterie n'est pas directement transféré à la vanne.

Vannes papillon à bride

Les vannes papillon à bride ont un raccord d'extrémité à bride, conforme aux normes ASME ou DIN. Cela permet une installation robuste dans les systèmes de tuyauterie. Elles sont adaptées aux applications nécessitant une fixation solide, les vannes à bride sont couramment utilisées dans des environnements industriels exigeants.

Applications et utilisations

Les vannes papillon ont étendu leur utilisation à diverses industries, y compris l'approvisionnement en eau, le traitement des eaux usées, les systèmes de lubrification, la protection contre l'incendie, l'industrie alimentaire, pharmaceutique, et bien d'autres. Leur adaptabilité aux fluides tels que l'eau, les boues, les produits chimiques, les fluides alimentaires et même les fluides corrosifs en fait un choix polyvalent.



Utilisations dans les industries et services publics

Fluides chimiques et/ou neutres comme l'eau, l'huile, des boues

Les vannes papillon sont largement employées pour réguler le débit de fluides chimiques, neutres, et abrasifs tels que l'eau, l'huile et les boues. Leur conception simple et leur capacité à traiter une variété de substances en font un choix adapté à de nombreuses applications industrielles.

Fluides alimentaires

Dans l'industrie alimentaire, les vannes papillon assurent un contrôle précis des flux de fluides alimentaires. Leur construction en matériaux sûrs pour la consommation garantit la conformité aux normes sanitaires, faisant d'elles des éléments essentiels pour le traitement et la manipulation des produits alimentaires.

Fluides pharmaceutiques

Les vannes papillon jouent un rôle crucial dans les processus pharmaceutiques en régulant le flux de fluides pharmaceutiques. Leur capacité à maintenir des conditions stériles et à résister à des substances diverses en fait un choix fiable pour cette industrie hautement réglementée.

Fluides corrosifs

Pour les fluides corrosifs, les vannes papillon résistant à la corrosion sont essentielles. Leur construction en matériaux appropriés garantit une résistance accrue aux substances agressives, les rendant adaptées à des environnements corrosifs.

Rôle dans la gestion de l'eau et des eaux usées

Les vannes papillon sont préférées dans la gestion de l'eau et des eaux usées pour :

• leur contrôle précis du flux,
• leur conception économique avec moins de pièces mobiles,
• leur adaptabilité aux conditions variables,
• leur facilité d'entretien,
• leur capacité d'isolation sélective,
• la réduction des pertes de charge,
• leur résistance à la corrosion,
• et leur polyvalence d'application.



Leur fonctionnement efficace, combiné à une conception simple et économique, contribue à optimiser les systèmes hydriques en assurant une régulation fiable, une maintenance aisée, et une durabilité.

Importance dans les systèmes de protection incendie et gaz

Les vannes papillon revêtent une importance cruciale dans les systèmes de protection incendie et gaz. Leur conception quart de tour permet une régulation rapide, essentielle en cas d'urgence. La facilité d'utilisation, l'isolation sélective, et la réduction des pertes de charge optimisent l'efficacité des systèmes incendie.

Adaptées aux gaz, ces vannes garantissent une distribution précise. La maintenance simplifiée et la résistance aux hautes pressions assurent une fiabilité continue.

Avantages et caractéristiques techniques

Avantages des vannes papillon par rapport aux autres types de vannes

Les vannes papillon se distinguent par leur efficacité économique, grâce à une conception simplifiée réduisant les coûts de fabrication, d'installation et d'entretien. Leur capacité à assurer un contrôle précis du flux constitue un avantage majeur, offrant une régulation optimale dans diverses applications.

De plus, leur maintenance simplifiée minimise les temps d'arrêt, contribuant à des opérations industrielles plus efficaces.

Enfin, leur polyvalence d'application les rend adaptées à une variété de fluides, des liquides aux gaz, répondant ainsi aux besoins divers des secteurs industriels.

Caractéristiques techniques spécifiques (Matériaux, Résistance, Étanchéité)

Les vannes papillon offrent une flexibilité de matériaux, allant de l'acier inoxydable à la fonte et revêtu PFA / PTFE, adaptés aux exigences spécifiques de chaque application. Leur résistance à la corrosion assure une durabilité accrue, même dans des environnements agressifs.

La conception est axée sur une étanchéité fiable, minimisant les fuites et garantissant une performance optimale dans diverses conditions de pression.

Ces vannes sont également disponibles dans une gamme de tailles et de capacités de pression, offrant une adaptabilité précise aux besoins variés des applications industrielles

Sélection et installation

Critères de choix d'une vanne papillon

Lors du choix d'une vanne papillon, plusieurs critères doivent être pris en compte. Tout d'abord, l'application spécifique de la vanne doit être évaluée, déterminant si elle sera utilisée pour contrôler ou restreindre le débit.

La nature du fluide transporté est également cruciale, influençant le choix des matériaux pour assurer la compatibilité et la résistance à la corrosion.

De plus, le mode de fonctionnement - manuel, semi-automatique ou entièrement automatique - doit être aligné avec l'emplacement et l'accessibilité de la vanne.

La capacité, la précision, la durée de vie et la perte de pression sont également des éléments essentiels dans la prise de décision.

Guide d'installation et de maintenance

Une fois la vanne papillon sélectionnée, son installation doit suivre un guide précis. Le corps de la vanne, abritant les pièces de fonctionnement, doit être correctement positionné entre les brides des systèmes de tuyaux.

La connexion entre le disque et la tige doit être inspectée pour garantir un fonctionnement optimal, tout en assurant que l'actionneur peut déplacer le disque sans effort. Dans les conceptions à haute performance, la protection des tiges contre les médias est essentielle.

En termes de maintenance, la simplicité de la conception des vannes papillon facilite les inspections régulières et les remplacements rapides si nécessaire, contribuant ainsi à une performance fiable à long terme. En cas de doute, n'hésitez pas à contacter votre fournisseur de vannes industrielles.

Innovations et tendances futures

Dernières innovations en matière de conception de vannes papillon

Les avancées récentes dans la conception des vannes papillon ont introduit des innovations significatives. Des modèles avec des disques optimisés améliorent le contrôle du flux, permettant une régulation plus précise. Les matériaux de pointe, tels que les composites renforcés, offrent une résistance accrue à la corrosion, élargissant la plage d'applications. Les efforts se concentrent également sur la réduction des frottements, améliorant l'efficacité énergétique des vannes papillon dans diverses industries.

Tendances et évolutions dans le domaine des vannes

L'avenir des vannes papillon s'annonce prometteur avec des tendances axées sur la numérisation et l'automatisation. L'intégration de capteurs intelligents permettra une surveillance en temps réel, optimisant les performances et anticipant les besoins de maintenance. La conception durable gagne également en importance, incitant au développement de vannes papillon écoénergétiques. En résumé, le secteur des vannes papillon évolue vers des solutions intelligentes et durables, ouvrant la voie à une efficacité accrue et à une gestion proactive des systèmes.

Les vannes papillon émergent comme des éléments cruciaux dans diverses industries, offrant une régulation efficace du flux de fluides. Leur évolution constante, de la conception de base aux modèles excentriques sophistiqués, témoigne de leur adaptabilité à des applications variées. Ces vannes jouent un rôle essentiel dans la gestion de l'eau, des eaux usées, la protection incendie, et bien d'autres domaines.
