Des vannes cryogéniques robustes pour des applications critiques

Les vannes cryogéniques servent à réguler le débit des gaz liquéfiés comme l'oxygène, l'azote, l'argon et l'hydrogène, à des températures très basses. Leur rôle est essentiel car elles garantissent un contrôle précis du volume de gaz qui circule.

Ces vannes assurent un contrôle précis du débit de fluide, ce qui est essentiel pour la sécurité et l'efficacité de nombreuses opérations.

Leur conception spécifique prend en compte les défis uniques posés par les températures très basses, notamment la contraction des matériaux, la lubrification à basse température et la prévention de la formation de givre.

Dans des conditions cryogéniques, elles offrent une étanchéité hermétique et une régulation précise du débit de fluide.

Les industries telles que la cryogénie médicale, l'industrie spatiale, la production d'énergie et la recherche scientifique dépendent des vannes cryogéniques pour garantir la sécurité, l'efficacité et la fiabilité de leurs opérations.

Télécharger le catalogue vanne cryogénique

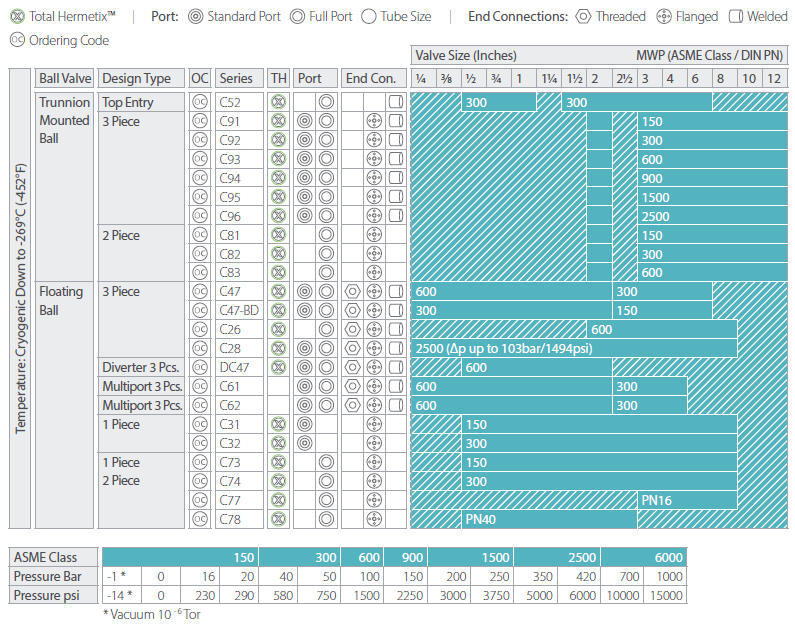

Types et caractéristiques des vannes cryogéniques

La vanne à boisseau sphérique cryogénique se décline en différent type pour répondre aux besoins spécifiques des applications à basses températures. Parmi ces types, on trouve les vannes à bille flottante, qui présentent des caractéristiques uniques adaptées aux environnements cryogéniques.

Elles sont caractérisées par une conception robuste qui peut résister aux températures extrêmement basses. De plus, elles intègrent un système d'étanchéité efficace pour éviter les fuites de fluide. Enfin, elles offrent une régulation précise du débit pour garantir un contrôle optimal même dans des conditions cryogéniques.

Spécifications techniques clés

Les spécifications techniques des vannes cryogéniques revêtent une importance capitale pour garantir leur performance optimale dans des environnements cryogéniques. Parmi les spécifications clés, on retrouve les matériaux du corps de vanne, des sièges de vanne, des joints, ainsi que d'autres composants essentiels. Ces spécifications assurent la compatibilité des vannes avec les températures extrêmes et garantissent leur durabilité et leur efficacité.

Matériaux du corps de vanne : Les vannes cryogéniques sont fabriquées à partir de matériaux résistants aux températures extrêmement basses, tels que l'acier inoxydable A351 CF8M/CF3M, l'acier inoxydable A479, le monel 400 et autres.

Matériaux des sièges de vanne : Les sièges de vanne sont également conçus pour fonctionner efficacement à des températures cryogéniques, avec des matériaux comme le TFM 1600™, le PTFE chargé en carbone et le PCTFE (KEL-F) pour des températures allant jusqu'à -269 °C.

Joints : Les joints des vannes cryogéniques sont cruciaux pour assurer une étanchéité parfaite à des températures très basses. Ils peuvent être en graphite, en PTFE ou en matériaux spécifiques pour les applications cryogéniques.

Autres composants : Les vannes cryogéniques peuvent comprendre d'autres composants tels que des mécanismes anti-abrasion, des garnitures précontraintes, des ressorts compensateurs pour contrôler la dilatation thermique, et des systèmes d'indication du sens de passage pour faciliter l'installation et l'utilisation.

Applications industrielles

Les vannes cryogéniques jouent un rôle crucial dans plusieurs secteurs industriels en France et en Suisse, contribuant à des processus essentiels dans des domaines tels que la pétrochimie, l'aérospatiale et les chaînes d'approvisionnement en gaz naturel liquéfié (GNL).

Dans le domaine de la pétrochimie, les vannes cryogéniques sont utilisées pour contrôler avec précision le flux de gaz et de liquides à des températures extrêmement basses. Cela permet ainsi la manipulation sûre et efficace de produits chimiques dans les processus de fabrication.

Dans le secteur de l'aérospatiale, ces vannes sont essentielles pour le stockage et la manipulation de carburants cryogéniques utilisés dans les lanceurs spatiaux et les satellites. Elles garantissent un contrôle précis du débit et une étanchéité fiable dans des conditions de température et de pression extrêmes.

Quant aux chaînes d'approvisionnement en gaz naturel liquéfié (GNL), les vannes cryogéniques sont utilisées à plusieurs étapes, de la liquéfaction du gaz naturel à sa distribution et son stockage. Elles assurent la sécurité et la fiabilité des opérations, permettant ainsi à la France de répondre à la demande croissante en énergie tout en respectant les normes environnementales.

Installation et maintenance

L'installation appropriée et la maintenance régulière sont essentielles pour assurer le bon fonctionnement et la longévité des vannes cryogéniques.

Pour une installation correcte, il est crucial de suivre les recommandations du fabricant concernant le positionnement, le serrage des raccords et l'alignement des composants. Des précautions spéciales doivent être prises pour éviter les contraintes thermiques excessives et assurer une isolation adéquate dans les applications à basses températures. De plus, il est recommandé d'utiliser des matériaux d'étanchéité compatibles avec les températures cryogéniques pour prévenir les fuites potentielles.

En ce qui concerne la maintenance, un calendrier régulier d'entretien doit être établi, comprenant :

l'inspection visuelle des composants,
le remplacement des joints et des garnitures usés,
et le graissage des pièces mobiles selon les recommandations du fabricant.

Des tests de performance périodiques doivent également être effectués pour détecter tout problème potentiel et garantir le bon fonctionnement des vannes dans des conditions de service réelles.

En outre, il est crucial de former le personnel chargé de l'installation et de la maintenance des vannes cryogéniques afin de garantir une manipulation sûre et efficace des équipements.

En suivant ces conseils d'installation et de maintenance, vous pouvez maximiser la durabilité et les performances des vannes industrielles cryogéniques, assurant ainsi une exploitation fiable et sécurisée dans des environnements à basses températures.

Les vannes cryogéniques constituent un maillon essentiel dans les industries, soutenant des opérations cruciales dans des environnements extrêmement exigeants. Leur fiabilité, leur efficacité et leur durabilité sont des piliers sur lesquels reposent la sécurité et la performance de nombreuses activités, de la pétrochimie à l'aérospatiale en passant par la gestion du GNL.

Cependant, pour tirer pleinement parti de ces équipements spécialisés, il est impératif de s'associer à des experts de confiance tels que Recowa. En offrant des solutions sur mesure et un soutien technique de qualité, Recowa vous permet de maximiser l'efficacité de vos opérations et de garantir la sécurité de vos installations cryogéniques. En investissant dans des partenariats solides et en restant à la pointe des technologies cryogéniques, vous pouvez non seulement relever les défis actuels, mais aussi vous préparer à un avenir où l'innovation et la performance sont les clés de la réussite industrielle.
